河南某新材料公司醋酸乙酯生產線、醋酐生產線及乙醛酸生產線廢水處理，根據客戶工況要求，對該項目做以下具體的方案設計：

項目設計參數

【產品選型】雙聯燭式過濾器

【處理量】3m3/h

【工作溫度】135℃

【設計壓力】0.4MPA

【設計壓力】0.6MPA

【殼體材質】304

【濾芯材質】鈦粉末燒結

【排渣口通徑】 DN150mm

【進出口公稱通徑】DN50mm

【設計損失壓降】≤ 0.1MPa

【工藝介質】碳酸酯液體、乙醇鈉固體、碳酸鈉固體、氫氧化鈉固體

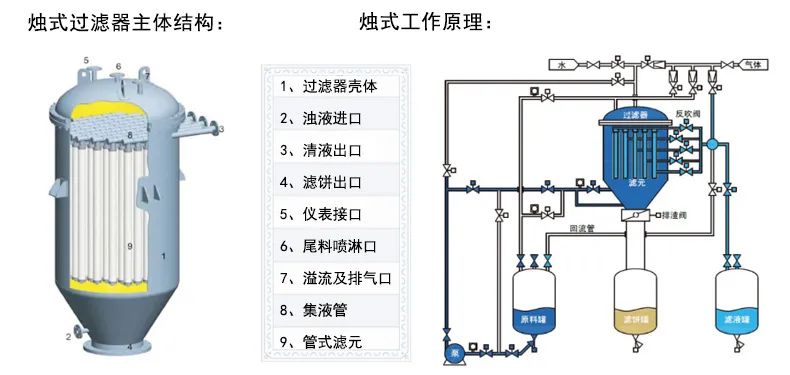

工藝流程

過濾為連續操作方式，即流體自工藝上游經泵加壓至0.4MPa(G)后送至過濾機，在過濾機內將液體中的固體量分離出來，要求固體去除率≥95%，分離出來的液體回到工藝系統，分流出來的固體應能自動卸料，過濾機具有反沖洗，反吹掃等自清潔功能。

預涂 ? 過濾 ? 壓榨排濃漿液 ? 反吹排渣 ? 清洗濾芯 ? 過濾
