PLC控制并聯淺層砂過濾器簡介

PLC（可編程邏輯控制器）來控制淺層砂過濾器是一種常見的工業自動化解決方案。淺層砂過濾器通常用于水處理過程中的過濾階段，用于去除水中的懸浮顆粒。

控制需求

過濾控制：控制進水閥門，確保適當?shù)乃魉俾省?/p>

反沖洗控制：在預定條件下（如壓力差達到一定值或經過一定時間）啟動反沖洗程序。

系統保護：監控系統狀態，防止過載或故障導致的損害。

系統組成

PLC控制器：作為控制系統的大腦，負責接收信號并作出相應的控制指令。

傳感器：包括壓力傳感器、流量計、液位傳感器等，用于監測系統狀態。

執行器：包括電動閥門、泵等，用于執行PLC發出的指令。

控制邏輯

過濾模式

啟動：當系統啟動時，PLC打開進水閥門，啟動水泵，開始過濾過程。

監控：通過壓力傳感器和流量計實時監測過濾器的工作狀態。

調整：根據實時數據調整進水閥門開度，以維持穩定的過濾速率。

PLC控制并聯淺層砂過濾器特點

1、過濾水量大，過濾效果好

過濾流速快，正常濾速可在40m/h左右，根據水質可達60m/h；過濾器反洗采用產品水，且不必設增壓泵和反洗泵；反洗歷時2-3min，反洗水量<3m3。過濾系統由標準單元砂缸組成，過濾流量可從30.6立方米/小時增至2500立方米/小時。

2、自動反沖洗

該設備全自動控制系統，無需人工干預，即使水中懸浮物發生波動，該設備可能自動適應。

3、采用指定的布、集水裝置

由于該過濾系統指定的布水系統及分布非常均勻的集水器使得在整個過濾過程水流呈層狀流，過濾砂床平面在過濾過程中始終平整，出水水質穩定。

4、采用精制優選石英砂或石榴石作為過濾介質

根據水質情況進行選擇，濾料粒徑最小可0.16mm的均質濾料。

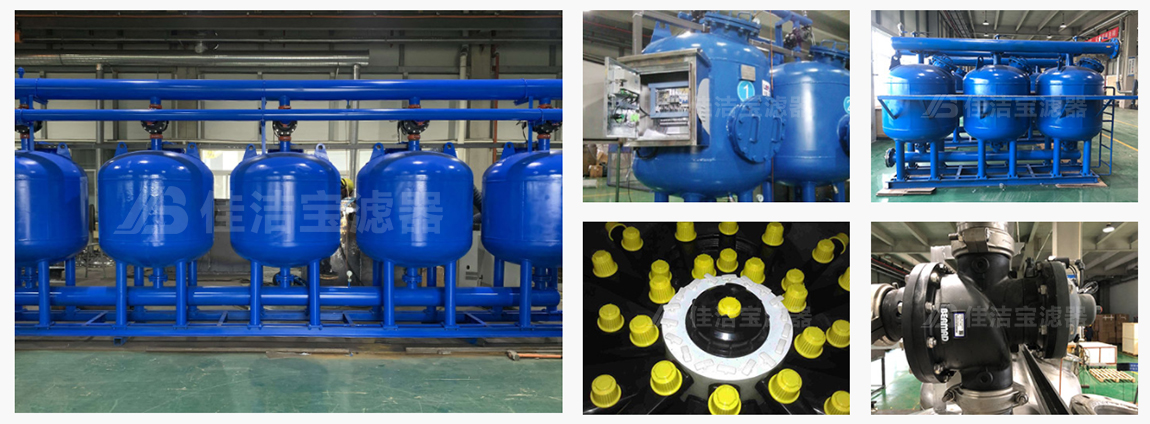

廠區實拍：

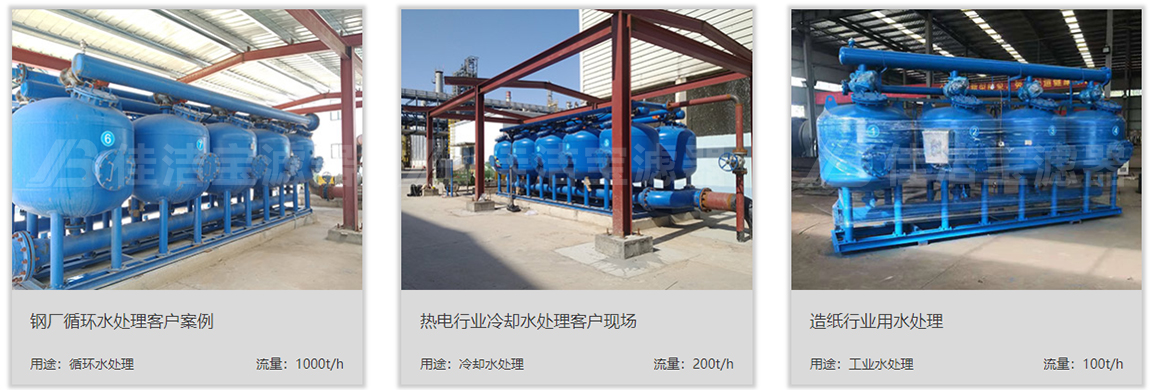

淺層砂過濾器案例：
